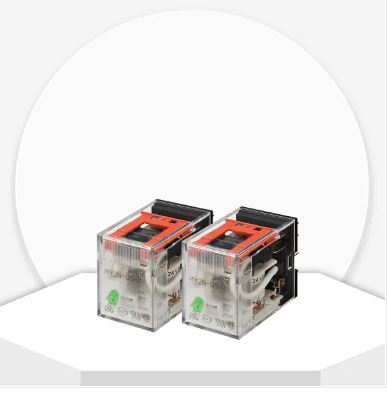

Relay trung gian Omron MY2N-GS-R AC220/240

Relay trung gian Omron MY2N-GS-R AC220/240 – Thông số, cấu tạo, cách đấu và ứng dụng
1. Relay trung gian Omron MY2N-GS-R AC220/240 là gì?
Relay trung gian Omron MY2N-GS-R AC220/240 là một loại relay điện từ 8 chân, sử dụng nguồn cuộn hút AC 220–240V, được thiết kế để đóng/ngắt và cách ly tín hiệu trong hệ thống điều khiển điện công nghiệp.
Đây là dòng relay phổ biến của hãng Omron Corporation, nổi tiếng về độ bền, độ ổn định và tuổi thọ cao trong môi trường công nghiệp.
2. Ý nghĩa mã sản phẩm MY2N-GS-R
Phân tích chi tiết từng ký hiệu:
MY2N:
Dòng relay MY (miniature relay)
2N = 2 cặp tiếp điểm (DPDT – Double Pole Double Throw)
GS:
Có đèn LED hiển thị trạng thái
Có module bảo vệ (chống nhiễu, chống sốc điện)
R:
Có nút test (manual test button)
Có thể kiểm tra relay bằng tay mà không cần cấp điện
AC220/240:
Điện áp cuộn hút: 220–240VAC
3. Thông số kỹ thuật chi tiết
Model MY2N-GS-R
Hãng sản xuất Omron
Điện áp cuộn hút AC 220–240V
Tần số 50/60Hz
Số chân 8 chân
Loại tiếp điểm 2NO + 2NC
Dòng chịu tải 5A (250VAC / 30VDC)
Công suất tiêu thụ ~1.2–1.5VA
Thời gian đáp ứng ~20ms
Nhiệt độ làm việc -25°C đến +55°C
Tuổi thọ cơ khí >10 triệu lần
Tuổi thọ điện ~100,000 lần (tải định mức)
Đèn LED Có
Nút test Có
Chuẩn chân đế PYF08A
4. Cấu tạo relay MY2N-GS-R
Relay gồm các thành phần chính:
Cuộn hút (Coil): Tạo từ trường khi cấp điện
Lõi sắt & lò xo: Tạo lực hút và hồi vị
Tiếp điểm (Contact): Đóng/ngắt mạch
Đèn LED báo trạng thái
Nút test cơ (manual test)
Vỏ nhựa cách điện trong suốt
5. Sơ đồ chân relay MY2N-GS-R (8 chân)
Quy ước chân:
Cuộn hút: Chân 2 – 7
Nhóm tiếp điểm 1: 1 – 3 – 4
Nhóm tiếp điểm 2: 8 – 6 – 5
Nguyên lý:
Khi chưa cấp điện:
COM nối NC
Khi cấp điện:
COM chuyển sang NO
Relay hoạt động theo nguyên lý điện từ, tương tự các relay trung gian phổ biến trong tủ điện.
6. Cách đấu relay MY2N-GS-R AC220V
Bước cơ bản:
Cấp nguồn 220VAC vào chân 2 và 7
Đấu tải qua các cặp tiếp điểm:
COM → nguồn
NO → tải (đóng khi có điện)
NC → tải (đóng khi mất điện)
Ví dụ:
Điều khiển đèn:
Nguồn → COM
NO → đèn
Khi relay hút → đèn sáng
7. Ứng dụng thực tế
Relay MY2N-GS-R được sử dụng rộng rãi trong:
Tủ điện công nghiệp
Hệ thống PLC
Điều khiển contactor
Hệ thống băng tải
Máy móc tự động
Điều khiển đèn, quạt, van điện
8. Ưu điểm nổi bật
Độ bền cao, hoạt động ổn định
Có đèn LED dễ quan sát
Có nút test tiện bảo trì
Thay thế nhanh (dạng cắm đế)
Giá thành hợp lý
Phù hợp nhiều ứng dụng
9. Nhược điểm cần lưu ý
Dòng chịu tải chỉ ~5A → không dùng cho tải lớn trực tiếp
Phải dùng đúng điện áp AC (không dùng DC)
Có độ trễ cơ học (~20ms)
10. So sánh MY2N-GS-R với các dòng khác
Model Điểm khác
MY2N (thường) Không LED, không nút test
MY2N-GS Có LED, không nút test
MY2N-GS-R Có LED + nút test
MY4N 4 cặp tiếp điểm
11. Lưu ý khi lựa chọn và sử dụng
Chọn đúng điện áp cuộn hút (AC220V)
Không vượt quá dòng 5A
Dùng relay để kích contactor nếu tải lớn
Lắp thêm cầu chì hoặc CB bảo vệ
Đảm bảo đấu đúng chân
