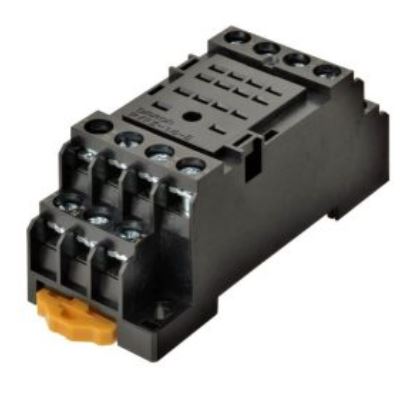

Đế relay Omron PYFZ-14 14-pin socket

1. Đế relay Omron PYFZ-14 là gì?
Đế relay Omron PYFZ-14 là đế cắm relay 14 chân (14-pin socket), dùng để gắn các relay dòng MY4, LY4 hoặc timer 14 chân của Omron Corporation.
Thiết bị này giúp kết nối relay với hệ thống điện một cách an toàn – chắc chắn – dễ bảo trì, đặc biệt trong tủ điện công nghiệp.
2. Thông số kỹ thuật chi tiết
Model PYFZ-14
Loại Đế relay (socket)
Số chân 14 chân
Dòng chịu tải ~6A
Điện áp định mức 250VAC
Điện trở cách điện ≥1000 MΩ
Điện áp chịu đựng 2250VAC/1 phút
Kiểu đấu dây Bắt vít (screw terminal)
Kiểu lắp Gắn DIN rail hoặc bắt vít
Nhiệt độ làm việc -25°C đến +55°C
Theo tài liệu hãng, đế có khả năng chịu điện áp cách điện lên tới 2250VAC trong 1 phút
3. Cấu tạo đế relay PYFZ-14
Đế gồm các thành phần chính:
14 chân tiếp điểm kim loại (kết nối relay)
Terminal bắt vít (đấu dây ngoài)
Vỏ nhựa cách điện chịu nhiệt cao
Ngàm gài DIN rail
Ký hiệu chân rõ ràng giúp đấu nối chính xác
4. Sơ đồ chân đế relay PYFZ-14
Quy ước:
Tổng cộng: 14 chân
Phù hợp relay:
MY4 (4 tiếp điểm)
LY4 (4 tiếp điểm)
Timer 14 chân
Nguyên lý:
Đế chỉ đóng vai trò trung gian kết nối
Tín hiệu từ dây → qua terminal → lên relay
Lưu ý: Sơ đồ chân phụ thuộc vào relay cắm vào (MY4, LY4…)
5. Cách đấu đế relay PYFZ-14
Bước cơ bản:
Gắn đế lên thanh DIN hoặc bắt vít cố định
Đấu dây vào terminal theo sơ đồ relay
Cắm relay 14 chân vào đế
Kiểm tra chắc chắn trước khi cấp điện
Ví dụ:
Relay MY4:
Đấu cuộn hút vào 2 chân coil
Các chân còn lại đấu COM – NO – NC
6. Relay tương thích với PYFZ-14
Đế PYFZ-14 thường dùng cho:
MY4, MY4N
LY4
Timer H3Y-4
Relay 14 chân tiêu chuẩn Omron
Nếu bạn dùng relay 8 chân (MY2, LY2) → phải dùng đế PYF08A, không dùng PYFZ-14
7. Ứng dụn
Đế relay PYFZ-14 được sử dụng trong:
Tủ điện công nghiệp
Hệ thống PLC
Hệ thống điều khiển máy
Dây chuyền sản xuất
Tủ điều khiển động cơ
8. Ưu điểm nổi bật
Lắp đặt nhanh, thay relay dễ
Đấu dây chắc chắn bằng vít
Tương thích DIN rail phổ biến
An toàn điện cao
Tăng tính chuyên nghiệp cho tủ điện
9. Nhược điểm
Chỉ dùng cho relay 14 chân
Chiếm diện tích hơn loại cắm trực tiếp
Cần đấu dây đúng sơ đồ
10. So sánh PYFZ-14 với các đế khác
Model Số chân Dùng cho
PYFZ-14 14 chân MY4, LY4
PYF08A 8 chân MY2, LY2
PTF14A 14 chân Relay LY4 (loại khác)
11. Lưu ý khi sử dụng
Chọn đúng loại đế theo số chân relay
Siết chặt vít để tránh lỏng tiếp điểm
Không vượt dòng định mức (~6A)
Lắp trong tủ điện kín để tăng tuổi thọ

Đế relay Omron PYFZ-14 là phụ kiện không thể thiếu khi sử dụng relay 14 chân trong hệ thống công nghiệp. Với thiết kế chắc chắn, dễ lắp đặt và độ an toàn cao, đây là lựa chọn tối ưu cho tủ điện chuyên nghiệp.
