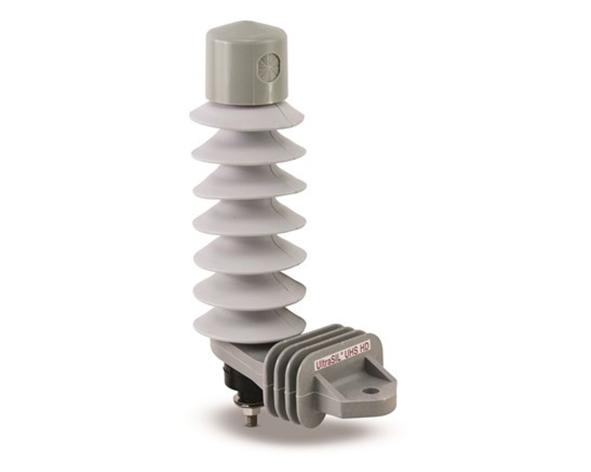

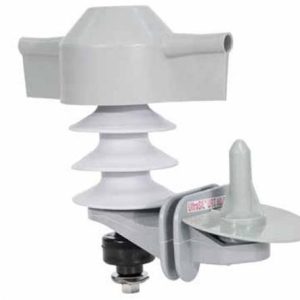

Chống sét van (Class 1) | Eaton’s Cooper Power Systems UHS Lưới phân phối 6-48kV
Station-class arrester” (Class 1) là loại chống sét van có khả năng chịu được điện áp cao, xung sét lớn — dùng cho các trạm biến áp, các điểm phân phối điện trung thế/ cao thế.
Eaton Cooper Power Series làm cả loại Trung thế (distribution class) và Station Class / Intermediate Class để đáp ứng các yêu cầu cao hơn về điện áp, dòng xung, chịu lực cơ khí.
Station-class arrester” (Class 1) là loại chống sét van có khả năng chịu được điện áp cao, xung sét lớn — dùng cho các trạm biến áp, các điểm phân phối điện trung thế/ cao thế.
Eaton Cooper Power Series làm cả loại Trung thế (distribution class) và Station Class / Intermediate Class để đáp ứng các yêu cầu cao hơn về điện áp, dòng xung, chịu lực cơ khí.
Mã sản phẩm: UHS
Hãng sản xuất: Eaton’s Cooper Power Systems
Xuất xứ: Mexico
Ứng dụng: Lưới phân phối 6-48kV
Loại: Không khe hở (gapless)
Type test: CESI lab
MCOV / Uc (Maximum Continuous Operating Voltage / Operating voltage RMS): Điện áp làm việc liên tục tối đa — van phải ≥ điện áp pha-đất hoặc pha-pha của hệ + có dự phòng dao động & điện áp làm việc. Ví dụ URT18080A1A1B1A là loại hoạt động liên tục ~ 15.3 kV RMS cho duty cycle ~18 kV.
Duty Cycle Voltage Rating: Điện áp RMS mà van có thể chịu trong điều kiện bình thường, ngắn hạn hay bình thường tùy thiết kế. Như URT09050D1C1A1A là 9 kV RMS.
Dòng xung danh định (Nominal Discharge Current, In): Dòng mà van có thể truyền khi có xung sét – thường là 10 kA cho các loại phân phối hoặc trạm.
Điện áp xung (Residual/Steep Current Residual Voltage – Up / Lightning Impulse Residual Voltage): Khi có xung (ngắn hạn), điện áp sau khi van kẹp phải thấp để bảo vệ thiết bị bên trong. Ví dụ Van 9 kV có Up ~ 18.9-31.6 kV tùy dòng xung biên.
Khoảng cách bề mặt cách điện (Creepage Distance): Độ dài vượt qua mặt cách điện bên ngoài để tránh phóng điện bề mặt khi độ ẩm, bụi bẩn cao. URT36156P1T1C1A – creepage ~ 42 in (~ 1067 mm) đối với van 36 kV.
Vật liệu housing: Có loại sứ (porcelain) hoặc polymer / silicone rubber. Polymer thường nhẹ hơn, chịu môi trường tốt hơn. Eaton dùng UltraSIL (silicone) cho nhiều mẫu station-class.
Chứng nhận tiêu chuẩn: IEEE Std C62.11, IEC 60099-4 … để đảm bảo van đáp ứng yêu cầu quốc tế về điện áp, dòng xung, độ bền cơ học.
CSV Class 1 của Eaton có thiết kế để chịu lực cơ học lớn (cantilever strength) — có nghĩa chịu gió, trọng lực dây dẫn, rung lắc.
Thiết kế chịu năng lượng cao hơn — ổn định hơn trong điều kiện có nhiều xung lớn.
Vỏ bằng silicon polymer (UltraSIL) giúp cách điện tốt, chống ẩm, chống lão hoá tốt hơn so với sứ trong môi trường khắc nghiệt.
Những lưu ý khi chọn dùng Class 1 của Eaton:
Phải chọn van có MCOV ≥ điện áp làm việc hệ thống (giá trị pha-đất hoặc pha-pha ± dao động). Nếu thấp hơn, van sẽ bị quá điện áp liên tục — mau hỏng.
Dòng xung lớn (In, cũng như khả năng chịu dòng cực đại nếu có sét nặng) phải đủ cao để bảo vệ thiết bị trong hệ mà bạn dùng.
Kiểm tra điện áp xung residual (Up) để đảm bảo thiết bị bảo vệ chịu điện áp xung không quá lớn.
Chọn khoảng cách creepage phù hợp với môi trường thực tế (nhiều bụi, ô nhiễm, ẩm).
Cân nhắc yếu tố cơ khí (lắp đặt, tải trọng tuyển, gió) để van không bị căng cơ hoặc rung lắc gây gãy hoặc mất tiếp xúc.
Xem xét tiêu chuẩn phù hợp (IEC hay IEEE) với yêu cầu của AM / chủ đầu tư / tiêu chuẩn địa phương.
